| გადახდის ტიპი: | T/T,Paypal |
| ინკოტერმი: | FOB |
| მინ. დაალაგე: | 50 Piece/Pieces |
| ტრანსპორტირება: | Ocean,Land,Air,Express |
| პორტი: | Shanghai |
Share:
მოდელი ნომერი.: DIP24
ბრენდი: XL
Origin: ჩინეთი
სერტიფიცირება: ISO9001
Place Of Origin: China
| გაყიდვის ობიექტები | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

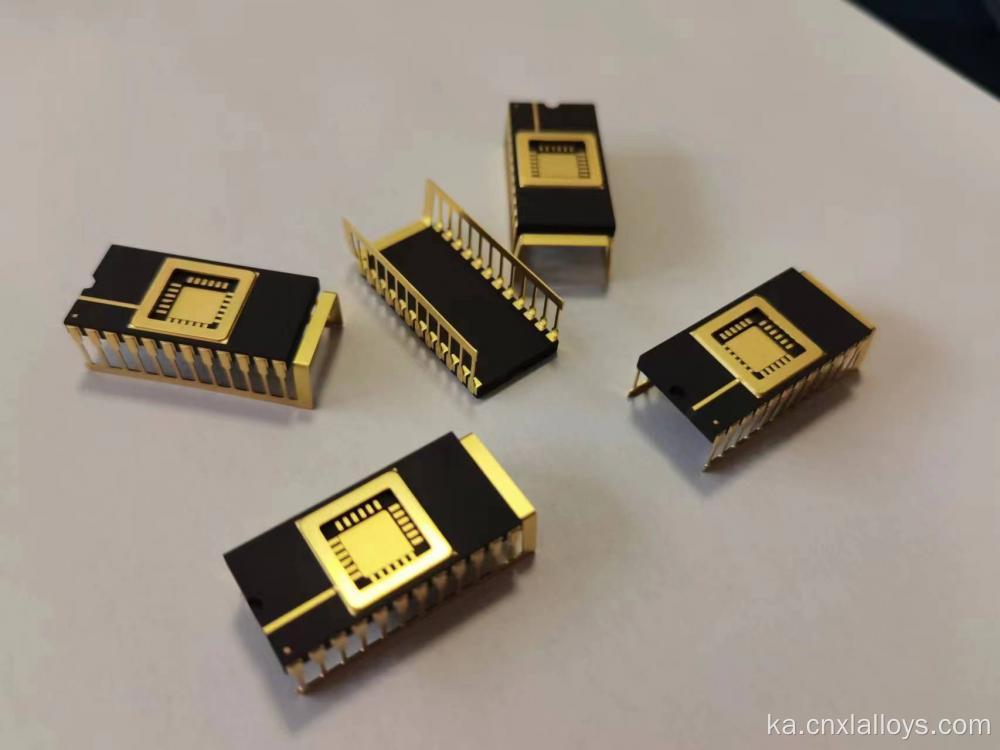

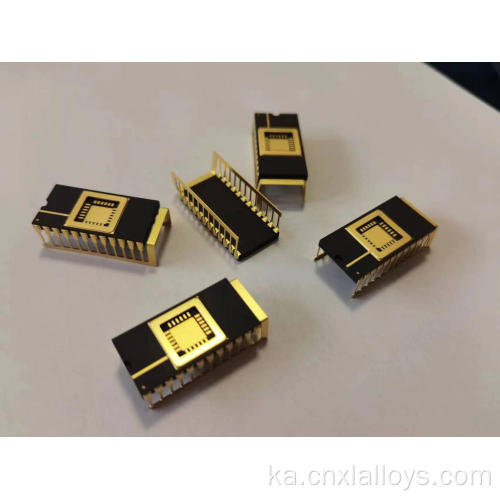

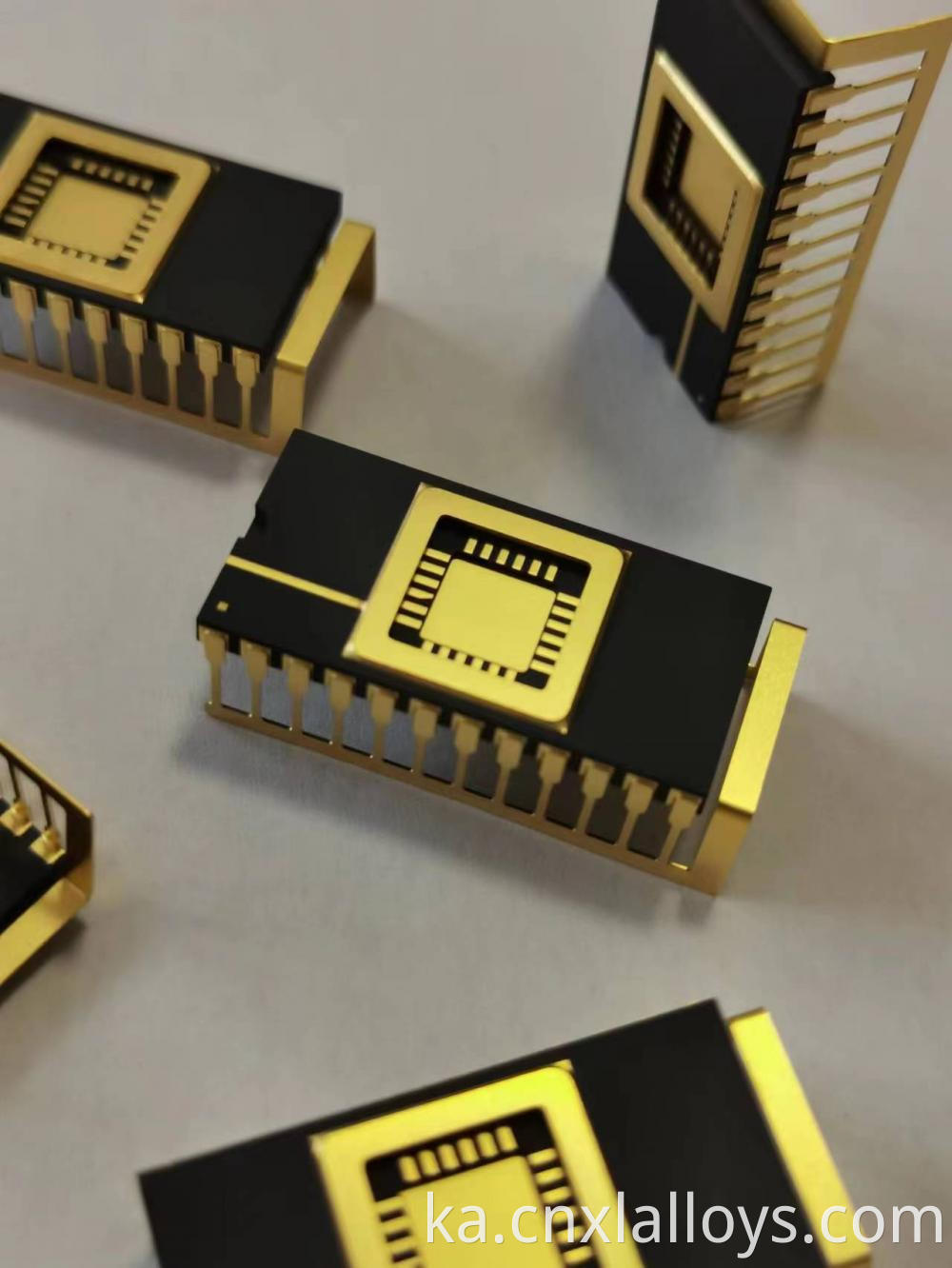

24-პინიანი კერამიკული ორმაგი ხაზის პაკეტი (CDIP) არის მაღალი საიმედოობის ხვრელების გადაწყვეტა უფრო რთული ინტეგრირებული სქემებისთვის, როგორიცაა მიკროკონტროლერები, EPROM და სპეციალიზებული ინტერფეისის ჩიპები. აშენებულია მტკიცე მრავალშრიანი კერამიკული კორპუსით და ჰერმეტულად დალუქული დიზაინით, CDIP-24 გთავაზობთ უმაღლესი დაცვას და თერმულ შესრულებას პლასტმასის კოლეგებთან შედარებით. ეს არის ინდუსტრიული სტანდარტი სამრეწველო, აერონავტიკისა და გრძელვადიანი კომერციული სისტემებისთვის, სადაც მოწყობილობის გაუმართაობა არ არის ვარიანტი. მისი მოსახერხებელი ხვრელის ფორმატი ასევე ხდის მას იდეალურს პროტოტიპებისა და სისტემებისთვის, რომლებიც შეიძლება მოითხოვონ საველე მომსახურეობა.
ჩვენი CDIP-24 პაკეტები იცავს მკაცრ JEDEC სტანდარტებს ზომებისა და ხარისხის შესახებ.
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
ჩვენი CDIP-24-ის ძირითადი სარგებელი არის ნამდვილი ჰერმეტული დალუქვა, რომელიც იზოლირებს ინტეგრირებულ წრეს ტენიანობის, ტენიანობისა და ჰაერის დამაბინძურებლებისგან. ეს არის ოქროს სტანდარტი კერამიკული IC შეფუთვისთვის და აუცილებელია გრძელვადიანი საიმედოობისთვის.
კერამიკული კონსტრუქცია უზრუნველყოფს დაბალი თერმული წინააღმდეგობის გზას IC-დან სითბოს გასაფანტად, რაც უზრუნველყოფს სტაბილურ მუშაობას და ხელს უშლის შესრულების დეგრადაციას გადახურების გამო.
ხვრელის დიზაინი შესანიშნავია სოკეტებისთვის, რაც საშუალებას იძლევა ადვილად ამოიღოთ და ჩაანაცვლოთ IC განახლებისთვის, შეკეთებისთვის ან გადაპროგრამებისთვის (EPROM-ების შემთხვევაში). ეს ამარტივებს განვითარებას და ახანგრძლივებს საბოლოო პროდუქტის სიცოცხლეს.
ხისტი კერამიკული კორპუსის და ძლიერი ლითონის მილების კომბინაცია ქმნის პაკეტს, რომელსაც შეუძლია გაუძლოს მნიშვნელოვან მექანიკურ სტრესს, შოკს და ვიბრაციას, რაც შესაფერისს ხდის მას მკაცრი ინდუსტრიული გარემოსთვის.
CDIP-24 არის გამოსაყენებელი პაკეტი კრიტიკული კომპონენტების ფართო სპექტრისთვის:
ჩვენ შეგვიძლია უზრუნველვყოთ მორგებული შიდა მარშრუტირება და მიწის სიბრტყის კავშირები მრავალშრიანი კერამიკული კორპუსის შიგნით თქვენი კონკრეტული IC-ის მუშაობის ოპტიმიზაციისთვის. ჩვენ მიერ წარმოებული ყველა პაკეტი ექვემდებარება ხარისხის მკაცრ შემოწმებებს, რათა უზრუნველყოფილ იქნას საიმედოობისა და მუშაობის მაღალი სტანდარტები.
Q1: რა განსხვავებაა 0.300" და 0.600" სიგანის DIP-ს შორის?
A1: ეს ეხება დაშორებას ქინძისთავების ორ რიგს შორის. პინების რაოდენობის მცირე ზომის DIP-ები (20 ქინძისთავამდე) ხშირად იყენებენ "ვიწრო" 0.300" ინტერვალს, ხოლო უფრო დიდი ქინძისთავები, როგორიცაა 24-პინიანი ვერსია, იყენებენ "ფართო" 0.600" ინტერვალს პაკეტის შიგნით უფრო დიდი საყრდენის მოსათავსებლად.
Q2: შესაძლებელია თუ არა ამ პაკეტების შეძენა ულტრაიისფერი სხივებით წაშლილი EPROM-ების ფანჯრით?
A2: დიახ. პაკეტის ეს სტილი ცნობილია კვარცის ფანჯრით, რომელიც ჩაშენებულია სახურავში, რაც საშუალებას აძლევს EPROM-ის ულტრაიისფერი შუქით წაშლას ხელახალი დაპროგრამებისთვის. გთხოვთ, მიუთითოთ ეს მოთხოვნა შეკვეთისას.
Q3: რა არის ამ პაკეტების შედუღების საუკეთესო გზა?
A3: მასობრივი წარმოებისთვის, ტალღის შედუღება ყველაზე გავრცელებული და ეფექტური მეთოდია. პროტოტიპების ან სარემონტო სამუშაოებისთვის სავსებით მისაღებია ხელით შედუღება ტემპერატურით კონტროლირებადი გამაგრილებლის საშუალებით. მათი მტკიცე კონსტრუქციის გამო, CDIP ძალიან ტოლერანტულია ხელით შედუღების პროცესების მიმართ.
